CHENGDU J-10 FIREBIRD O delta canard chinês

FICHA TÉCNICA
Velocidade máxima: Mach 2.2
Velocidade de cruzeiro: Mach 0,95
Razão de subida: 15240 m/min.
Potência: J-10A/B: 0,89; J-10C: 0,92  (só com combustível interno e desarmado).
Carga de asa: 80,26 lb/ft².
Fator de carga: +9 Gs e 3Gs
Taxa de giro instantânea: 26º/s.
Razão de rolamento: 270º/s.
Teto de serviço: 18000 m.
Raio de ação/ alcance: 550 km sem reabastecimento aéreo/ 1850 km (máximo).
Alcance do radar: J-10A: Type 1473: 120 Km ; J-10B/C: KLJ-10: 160 km.
Empuxo: J-10A e J-10B: Um motor Lyulka- Saturn AL-31FN com 12700 kgf com pós combustor ligado; J-10C: Um motor WS-10A com 13154 kgf com pós combustor ligado.
DIMENSÕES
Comprimento: 15,49 m
Envergadura: 9,75 m
Altura: 5,43 m
Peso: 9750 kg.
Combustível interno: 9921lb,
ARMAMENTO
Capacidade total: 7000 kg de carga externa divididos por 11 pontos fixos entre asas e fuselagem.
Interno: Canhão Gryazev-Shipunov GSh-23 com cano duplo em calibre 23 mm.
Ar Ar: Mísseis de curto alcance PL-8, PL-9 e mísseis de médio alcance PL-11 e PL-12.
Ar Terra: Bombas guiadas a laser LT-2, Bombas de queda livre de 250 kg, Bomba guiada por TV KAB-500KR, Bombas planadoras guiadas por satélite  FT-1, LS-6, GB-3 e GB-2A  Misseis anti radar KH-31P/ YJ-91

DESCRIÇÃO
Por Carlos E.S Junior
A China vem demonstrado um incontestável objetivo em se tornar uma das grandes potências militares deste planeta e investe pesado para que essa ambição seja alcançada. A melhora nos processos de qualidade de sua industria tem sido observados, já a alguns anos e o país se tornou a segunda maior economia do planeta. Em meados dos anos 80 do século passado, a Força Aérea do Exército de Libertação Popular da China percebeu que precisava de uma nova aeronave de combate que fizesse frente ao caça russo MIG-29 e o caça norte americano F-16. A característica em comum mais proeminente dos dois modelos de avião de combate a serem enfrentados é a agilidade de voo, sendo assim, uma forma relativamente previsível de se conseguir esse objetivo é usar uma configuração aerodinâmica de asa delta com canards ativos. As autoridades envolvidas na tomada de decisão sobre este novo avião de combate entregaram a missão de transformar em realidade este projeto nas mãos da empresa Chengdu que através de 17 anos de estudos e desenvolvimentos a partir do projeto cancelado J-9 passaram a desenhar os traços do que deveria ser o caça tático leve da força aérea chinesa, o J-10. Assim, desde o começo, já se tinha em mente o modelo configurado com asas em delta e canards. Originalmente o J-10 receberia diversos componentes ocidentais, e parte do projeto foi bastante influenciada pelo programa israelense do IAI Lavi, porém, devido sanções impostas pelos Estados Unidos e pelos países europeus, acabaram por levar a China a procurar na Rússia o suporte para o projeto com diversos componentes de fabricação russa que resultou em mudanças no desenho da aeronave que se tornou mais longo do que era originalmente projetado.
Acima: Em primeiro plano, o modelo J-9 ao lado de um F-7M Airguard. O J-10 teve suas origens enraizadas no J-9, cujo projeto foi cancelado. Abaixo: O protótipo do caça israelense IAI Lavi, também cancelado, influenciou, de forma bastante importante a finalização do projeto do J-10.
O J-10A, primeira variante a entrar em serviço no final de 2003, está equipada com um motor russo  Lyulka- Saturn AL-31FN, uma versão do motor desenvolvido para a caça Sukhoi Su-27 Flanker, porém  com uma potência máxima pouco maior que a versão instalada  no Su-27, fornecendo 12700 kgf  de empuxo com pós combustor. Com esse empuxo, o J-10A possui uma relação empuxo peso de 0,89. Este valor não é nada excepcional, uma vez que caças bastante comuns, como o F-16 superam a unidade em qualquer versão. Por outro lado, com um coeficiente aerodinâmico baixo,  o J-10 consegue apresentar uma boa capacidade de aceleração. A carga de asa, relativamente baixa de 80,26 lb/ft²,  permite a aeronave apresentar uma maior facilidade de manobras. Um controle de voo FBW (Fly By Wire), de quatro canais fornece, artificialmente, a estabilidade da aeronave, o que garante uma taxa de giro instantânea de 26º/ seg, o posicionando como uma aeronave ágil para combate de curta distancia. A velocidade máxima que o J-10A atinge em alta altitude é de mach 2.2, o que representa algo em torno de 2500 km/h, e sua razão de subida é estimada em  15240 m/seg, colocando o como uma boa aeronave para interceptação, embora o modelo seja multi-função, podendo ser empregado em missões ar superfície também. O J-10B, versão modernizada do J-10 que foi desenvolvida na primeira decada do século XXI, teve a entrada de ar do motor modificada para a configuração aerodinâmica DVI (diverterless supersonic inlet) que desacelera o fluxo de ar para o motor, otimizando seu funcionamento quando a aeronave ultrapassa a velocidade do som. A ultima versão do modelo, conhecido como J-10C, usa um motor de projeto chinês WS-10A , ainda mais potente que o modelo russo original, atingindo 13154 kgf com pós combustor ligado permitindo uma sensível melhora nos números de performance.
Acima: O J-10 é uma aeronave instável, que somando-se com a configuração aerodinâmica de asa delta com canards ativos, garantem uma boa agilidade a aeronave. Abaixo: O J-10 usa uma sonda fixa para reabastecimento aéreo. Seu alcance de travessia máximo é 1850 km
O J-10A possui um radar de varredura mecânica Type 1473 que apresenta um alcance de 120 km contra alvos aéreo do tamanho e um caça convencional (cerca de 5m2 de RCS) e pode rastrear 10 alvos simultaneamente e engajar 4 em rápida sequencia com mísseis PL-12 guiados por radar ativo , ou apenas 2 alvos quando usando mísseis PL-11 guiados por radar semi ativo. Esse modelo fornece um desempenho de engajamento BVR (além do alcance visual) equiparável a de um caça norte americano F-16C block 40. O J-10A, transporta externamente diversos tipos de pods para designação de alvos, reconhecimento e de visão infravermelha. Um exemplo é o pod WMD-7 que possui o sistema infravermelho de busca, sistema de TV e um iluminador a laser para guiar bombas guiadas por este tipo de radiação. Outro tipo de pod externo, usado pelo J-10A, é o de guerra eletrônica BM/KG300G que interfere nos sistemas de radar inimigos dificultando a localização exata do J-10 para seus inimigos, o que retarda a possibilidade de o J-10 ser atacado por mísseis guiados a radar de médio ou longo alcance. Para reconhecimento, o J-10 recebeu a integração do pod de inteligência de sinais (SIGINT) KZ900 que intercepta e grava comunicações inimigas.
Acima: O capacete HMS integrado ao J-10B e C representa um avanço em relação ao HMD usado pelos caças Flanker chineses.
Acima: Aqui podemos ver um J-10A equipado com "dummys" de mísseis PL-8 e PL-12 para efeito de treinamento.
O J-10B recebeu, além de modificações aerodinâmicas pontuadas, um novo radar de varredura eletrônica ativa (AESA) modelo KLJ-10 cujo alcance é de 160 km contra um alvo do tamanho de um caça. Embora o alcance máximo de detecção tenha aumentado em 25% em relação ai radar de varredura mecânica Type 1473 da versão A do J-10, a capacidade de engajar alvos múltiplos se manteve inalterado, permanecendo com a capacidade de engajar 4 alvos simultaneamente, quando fazendo uso do míssil PL-12. O J-10B recebeu, também, um sistema de busca e rastreio IRST OEPS-301 que opera integrado ao sistema HMS (Helmet Mounted Sight) ou "mira montada no capacete permitindo ao piloto direcionar o sistema para onde ele virar sua cabeça. Cabe aqui uma observação: O sistema, também se integra a mísseis de busca infravermelha de 4º geração com elevada capacidade de angulo de engajamento (off boresight). O OEPS-301 tem a mesma função dos sistemas IRST OLS-35 usado no caça Sukhoi Su-35, OLS-50 usado no caça Sukhoi Su-57 ou o OEPS-29 usado no MIG-29M2/ MIG-35 e em caças europeus como o Gripen E, Rafale e Typhoon (para conhecer mais destas aeronaves, clique nos links dos nomes delas), ou seja, fazer a busca passiva por alvos. Isso permite manter o radar desligado, diminuindo a chance de algum inimigo consiga detectar a presença do J-10, uma vez que a operação do radar, por ser um sistema ativo, denuncia sua presença para os sensores adversários.
O J-10B recebeu um sistema de alerta e aproximação de míssil MAW que é montado dos dois lados, próximo a base da empenagem vertical e um sistema, aumentando o nível de consciência situacional para o piloto.
Acima: Fotos de equipamentos de radar chineses são raras. Aqui uma foto do radar AESA KLJ-10 de um J-10B.
O armamento do J-10 é composto por um canhão duplo Gryazev-Shipunov GSh-23 em calibre 23 mm (o mesmo usado nos veteranos caças MIG-21 entre outros caças da época soviética), cuja cadência chega a 3600 tiros por minuto e o alcance efetivo é de 1000 metros aproximadamente.
Para missões ar ar, o J-10 pode operar com mísseis ar ar de curto alcance PL-8, variante chinesa, legalmente licenciada do famoso míssil israelense Python III, usado pela FAB em seus F-5EM. este míssil, embora esteja operacional, já tem suas capacidades bastante inferiores aos mísseis de 4º e 5º geração. Seu sistema de guiagem é por infravermelho com capacidade "all aspect", o que significa que ele pode ser lançado contra um alvo de qualquer angulo, incluindo de frente, tendo um alcance máximo de 15 km e um alcance minimo de 500 metros. O sensor possui capacidade de engajamento de  30º de varredura para cada lado, o que o coloca em desvantagem contra modernos mísseis com alta capacidade off boresight, como o R-73 russo, ou o AIM-9X norte americano. O míssil de curto alcance chinês mais moderno integrado ao J-10 é o PL-9, que já possui capacidade de engajamento off boresight (fora da linha de visada) de cerca de 60º. Para tanto, este míssil precisa ser operado em conjunto a um sistema HMS (mira montada no capacete). O PL-9 tem alcance de 18 km contra alvos se aproximando pelo setor frontal.

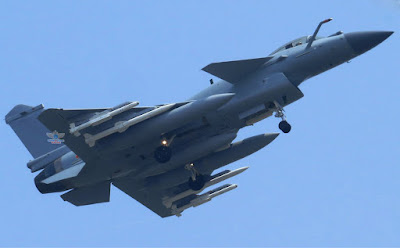

Acima: O J-10B desta foto está configurado para superioridade aérea com dois mísseis PL-12 de médio alcance nos cabides internos e dois mísseis PL-9 nos cabides externos, além de três tanques de combustível.
Para combate ar ar além do alcance visual (BVR), o J-10 pode lançar os mísseis PL-11 e o moderno míssil PL-12. O PL-11, mais antigo, é derivado do míssil italiano Aspide, do qual a China tinha licença para fabricar. O modelo, inicialmente operava, apenas, com radar semi ativo, obrigando a aeronave lançadora a manter seu radar apontado para o alvo engajado até o míssil acertar ele. Porém, uma versão aprimorada, chamada PL-11B recebeu um radar ativo que permite o modo de engajamento dispare e esqueça. O PL-11 tem alcance de 50 km aproximadamente. Já o míssil PL-12, se assemelha ao míssil norte americano AIM-120 AMRAAM. Esta arma foi projetada, desde o início como um míssil de médio alcance com radar ativo e com pequenas superfícies de controle de voo, que facilitam seu uso em compartimentos internos de aeronaves stealth. Seu alcance é de cerca de 80 km e a arma também é usada no caça sino-paquistanês JF-17, também já descrito nas paginas do WARFARE blog.
Já, para missões de ataque ao solo, o J-10 pode operar com uma relativa grande variedade de bombas guiadas como o modelo LT-2 de 500 kg, guiado por laser, bombas guiadas por satélites de posicionamento global LS-6, de 500 kg, que possui capacidade de planeio podendo atingir um alvo a 60 km com uma margem de erro menor que  15 metros, bombas GB-2 e GB-3.
O J-10 pode operar missões de supressão de defesa anti-aérea usando o míssil YJ-91 que é uma versão local do míssil russo Kh-31P, sendo que seu sistema de guiagem busca as emissões de antenas de radares inimigos para seguir e destruir. Seu alcance é de 120 km.
Também fazem parte do arsenal do J-10, os casulos lançadores de foguetes não guiados.
Acima: A China desenvolveu uma família de bombas guiadas por satélites, nos moldes das bombas JDAM dos Estados Unidos. Aqui a versão mais leve da bomba guiada por GPS LS-6, com 50 kg, é, ainda, mais leve que a bomba GBU-39 SDB, menor bomba guiada por GPS em uso na Força Aérea dos Estados Unidos (USAF)
A China é a única nação que faz uso do J-10. O Paquistão, tradicional aliado da China, quase recebeu um esquadrão de caças J-10B, porém, houve o cancelamento da encomenda do modelo devido a industria chinesa estar desenvolvendo um caça leve/ médio com características de baixa reflexão (stealth), batizado de  FC-31 Gyrfalcon que terá forte foco no mercado de exportação e que, terá algumas vantagens sobre o J-10. Não há, no entanto, como negar que o J-10, principalmente nas versões B e C, entregam um caça com uma boa relação custo benefício e que seria muito bem sucedido no mercado de caças se não houvesse a grande desconfiança deste diante de produtos fabricados na China. O preço de um J-10B é estimado em torno de U$ 40 milhões de dólares cada, o que o posiciona como uma aeronave de menor custo de aquisição que os caças de 4º geração ocidentais, entregando um desempenho bastante convincente na arena de combate aéreo.
Acima: O J-10B em primeiro plano está armado com mísseis anti-radar YJ-91 capazes de destruir uma antena de radar a 120 km de distancia.

Acima: Uma decolagem com pós combustor a plena força deste J-10B, ainda equipado com o motor russo AL-31FN.

Acima: O J-10A em três vistas.
