FICHA
TÉCNICA DE DESEMPENHO
Velocidade máxima: Mach 1.6
Velocidade de cruzeiro: Mach 0.90.
Razão de subida: 14000m/min.
Potência: 0,95.
Carga de asa: 74,71 lb/ft².
Fator de carga: +8,5 e -3,5.
Taxa de giro instantânea: 19º/s (instantânea).
Razão de rolamento: 240º/s.
Teto de serviço: 16920 m.
Raio de ação: 1352 km/ 3480 km.
Alcance do radar: NRIET KLJ-7 com 75 km de alcance.
Alcance do radar: NRIET KLJ-7 com 75 km de alcance.
Empuxo: 1 motor RD-93 com 8450kgf de empuxo
com pos combustor.

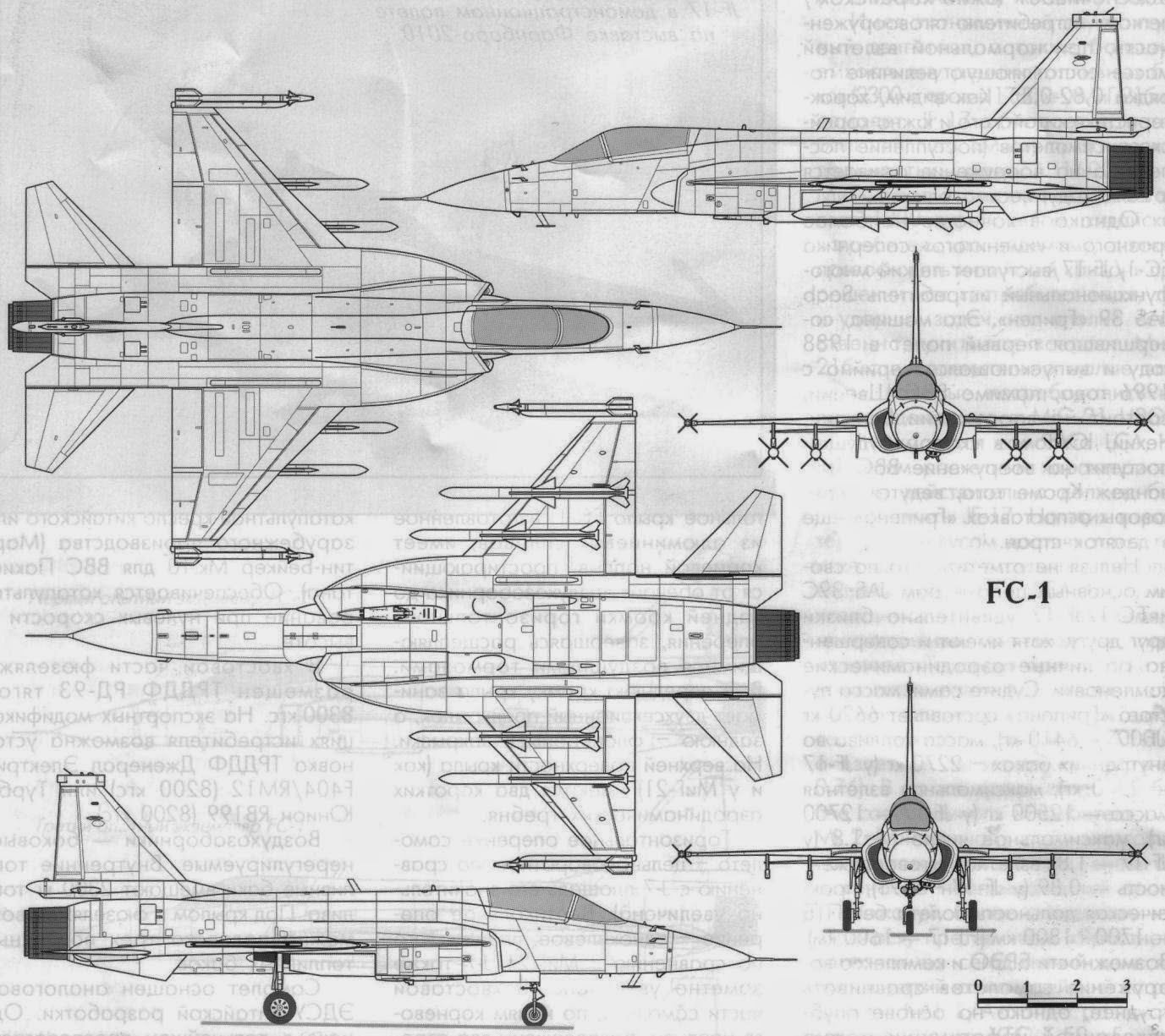

DIMENSÕES
Comprimento: 14,97 m.
Envergadura: 9,46m.
Altura: 4,77m.
Peso: 6586 kg.
Combustível Interno: 5130 lb.
Combustível Interno: 5130 lb.
ARMAMENTO
Carga externa: 3629 kg
Ar Ar : Míssil de curto alcance AIM-9L/M Sidewinder, PL-5, PL-7, PL-8, MAA-1 Piranha e PL-9. Míssil de médio alcance PL-12.
Ar Terra: Míssil AGM-65 Maverick, Míssil anti radar MAR-1, Durandal, Bombas guiadas a laser GBU-10 e GBU-12, LT-2, Bombas MK-82/83/84, míssil anti navio C-802A, bombas guiadas por GPS LS-6 e bombas eletro-óptica H-2 e H-4.
Interno: 1 canhão GSH 23 de cano duplo e 23 mm.
DESCRIÇÃO
Por Carlos E.S.Junior
No início de 2015, algumas notícias veiculadas na imprensa especializada em defesa, davam conta sobre a possibilidade da Argentina adquirir novas aeronaves de combate de fabricação chinesa. As notícias, sem confirmação na época de sua publicação falava na aquisição de caças J-10B ou de modelos mais simples, o JF-17, cuja produção é compartilhada entre China e Paquistão. A notícia em si causou um certo "alvoroço" pois como sabemos a força aérea argentina se encontra sucateada e ainda tem o agravante de que o país reivindica sua soberania sobre as Ilhas Falklands (Malvinas, do ponto de vista argentino) sob a bandeira Inglesa que manteve sua soberania sobre as ilhas depois de uma breve, mas violenta guerra com os argentinos em 1982.
Voltando ao foco deste artigo, vamos tratar sobre um dos modelos que apareceram nessas notícias, o caça JF-17 (FC-1 na nomenclatura chinesa).
Acima: O J-7F é a aeronave do qual o JF-17 deriva. Assim, de certa forma, o JF-17 é o ultimo membro da extensa família do MIG-21 soviético.
A história sobre o JF-17 começa em um empreendimento da empresa chinesa Chengdu que estava desenvolvendo, em 1986, um caça derivado de seu J-7 (versão local do MIG-21) sob o nome Super 7. Este desenvolvimento tinha apoio da empresa norte americana Grumman (fabricante do super caça F-14 Tomcat) e seria um produto conjunto. A Grumman, porém, se retirou desse projeto devido aos acontecimentos na praça da paz celestial causando um massacre de civis chineses e que tinha colocado a China sob embargo internacional. A Chengdu manteve o programa independentemente nos anos seguintes, quando o Paquistão identificou que esse projeto poderia servir a suas necessidades de uma aeronave de combate cuja produção seria compartilhada com sua industria e que se tornaria isenta de embargos de fornecedores norte americanos que haviam causado problemas sérios aos paquistaneses com embargos por motivos políticos.
Assim, em 1995, China e Paquistão assinaram uma carta de intenção para o desenvolvimento conjunto do novo caça que passou a ser chamado JF-17 no Paquistão e FC-1 na China. O contrato definitivo para produção do JF-17 se deu em 1999 em que ficou definido que 50% do caça seria desenvolvido por cada um das nações envolvidas. Mais tarde, em agosto de 2003, o primeiro protótipo fez seu primeiro voo. Durante a fase de testes, algumas modificações aerodinâmicas foram incorporadas ao projeto do JF-17 e o avião se tornou operacional na força aérea paquistanesa em março de 2007. A China optou por não adquirir o modelo, o qual foi considerado abaixo do desempenho que os chineses queriam para caças do mesmo tipo em sua força aérea.
Acima: Com um desenho convencional, aerodinamicamente. o JF-17 é um caça de baixo custo que traz um desempenho superior a de modelos desenvolvidos na década de 50 e 60 do século passado e que ainda estão em serviço em nações com orçamentos militares limitados.
O JF-17 é considerado uma aeronave de 3º geração (sim, você não leu errado. Ele não é de 4º e nem de 5º geração, como os últimos caças ocidentais), dado a sua maior simplicidade. O objetivo do projeto foi fornecer um caça supersônico capaz de executar missões ar ar e ar solo, sem as complexidades dos caças de 4º geração e com isto, conseguir um custo muito mais baixo (cerca da metade de um caça de 4º geração). Assim sendo, o JF-17 tem uma configuração aerodinâmica bem convencional com asas a frente, e tailerons, e uma deriva. A estabilidade, porém, é artificial, proporcionada por um sistema Fly By Wire, o que garante um desempenho de manobra bastante superior ao de uma aeronave naturalmente estável. O resultado dessas características somadas a uma relativamente baixa carga de asa de 106,61 lb/ft² levam a capacidade de curva instantânea de 19º/ seg. Esse valor reflete um desempenho de curva levemente inferior a da primeira versão do Falcon, o F-16A (e bem melhor do que consegue um caça F-5EM Tiger II usado pela força aérea brasileira (FAB) que atinge 14º/seg a baixa altitude. A fuselagem do JF-17 é capaz de suportar cargas de 8,5 Gs positivos ou até 3,5 Gs negativos em manobras, o que o coloca bem próximo da maioria dos caças de 4º geração também.
O motor instalado no JF-17 é de origem russa, o Klimov RD-93 que é uma versão de exportação do motor RD-33 usado no MIG-29, mas com algumas melhorias, como o aumento da potencia, por exemplo. O motor RD-93 atinge 8450 Kg de empuxo máximo com pós-combustão. O JF-17 é um caça com uma relação empuxo-peso de 1,05 quando estiver apenas com o combustível interno. Na pratica, quando se instalar misseis nele, esse valor cairá um pouco para algo em torno de 0,95, o que ainda é muito bom, e proporciona uma boa capacidade de aceleração. As entradas de ar do motor apresentam uma solução moderna, a diverterless Inlets, usada em caças de 5º geração para controlar o fluxo de ar turbulento em seus motores para melhorar o funcionamento do motor, principalmente em velocidades supersônicas O sistema pode ser usado para substituir os métodos convencionais de controle da camada limite de fluxo de ar durante o voo supersônico a velocidades de até Mach 2 e ainda, de quebra, fornece uma diminuição da seção reta de radar o que dificulta sua detecção a maiores distancias pelos radares inimigos. Nesse ponto, vale observar que o RCS do JF-17 é de 3m2, pouco abaixo da média para aeronaves de combate de sua geração.
Em demonstrações acrobáticas que foram feitas em feiras aéreas internacionais, o JF-17 causou uma boa impressão geral, devido a sua agilidade, tipica de aeronaves de combate leves.
Acima: O JF-17 apresenta estabilidade relaxada, e o uso de um sistema FBW para garantir sua estabilidade. Assim, ele tem um desempenho acrobático particularmente surpreendente para um modelo tão simples.
O JF-17 está equipado com um radar NRIET KLJ-7, com alcance de 105 km contra um alvo do tamanho de um caça convencional (5m2 de RCS) voando alto e 85 km contra o mesmo alvo voando baixo. Este radar pode atacar 2 alvos simultaneamente além de rastrear 10 alvos ao mesmo tempo. A suíte de guerra eletrônica é particularmente completa e conta com um sistema de alerta de iluminação de radar RWR, um sistema de detecção de aproximação de mísseis MAWS que dá cobertura de 360º informando o piloto quando um míssil foi lançado contra a aeronave, a direção de onde vem e o tempo previsto de impacto, dando melhores condições para o piloto tomar medidas evasivas. A aeronave possui um sistema de lançadores de iscas chaffs e flares para desorientar os mísseis guiados a radar e a infravermelho. O avião tem a disposição um HUD (display na altura da cabeça) como quase todos os caças, porém existe a previsão de instalação de um sistema HMS (mira montada no capacete) está sendo instalado para permitir que o piloto engaje alvos fora da linha de visada com mísseis de 4º geração, e ainda mantenha a atenção nos dados de navegação, mesmo quando tiver que movimentar a cabeça. O cockpit é composto por 3 telas multifuncionais, típico de uma aeronave de 4º geração, não sendo, a ultima palavra em painéis de controle, mas ainda sim, muito mais fáceis de operar que os painéis analógicos típicos dos caças de 3º geração. Foi instalado um sistema de barramento de dados MIL-STD-1553B que facilita a integração de armamentos e sistemas ocidentais na aeronave. E por ultimo, o JF-17 pode receber um casulo WMD-7 de designação eletro/ óptico com apontador laser para guiagem de armamentos guiados a laser como bombas planadoras e mísseis.
Acima: O painel de controle do JF-17 segue a configuração de caças de 4º geração e promove uma boa diminuição de carga de trabalho para o piloto, para que ele possa focar nos elementos da missão.
O JF-17 pode transportar até 3629 kg de armas divididos em 7 pontos fixos entre asa e fuselagem. Há um canhão instalado de cano duplo GSH 23-2 de 23 mm que dispara 3600 tiros por minuto e é efetivo contra alvos a 1500 metros. Informações do fabricante dão conta de que este canhão poderia, caso o cliente assim quiser, ser substituído por um canhão GSH-30-2 de 30 mm.
O JF-17, é usado exclusivamente pelo Paquistão, atualmente, e mesmo tendo uma interface de dados para armamentos padrão MIL- STD 1760, que permite a integração de armas ocidentais com facilidade, por enquanto a maioria do armamento já integrado ao caça sino paquistanês é de origem chinesa e paquistanesa mesmo. Assim, para missões ar ar, o JF-17 pode ser armado com mísseis de curto alcance guiados a infravermelho PL-5 (versão chinesa do AA-2 Atoll) cuja eficácia é bastante questionável, tendo efetividade maior apenas nas ultimas versões o qual se aproxima do desempenho do míssil AIM-9L norte americano, também considerado uma arma ultrapassada; Os mísseis PL-7 e PL-8, ambos de curto alcance e derivados de de modelos como o R-550 francês e o Python III israelense, também podem ser usados no JF-17.Míssil de curto alcance PL-9, este mais sofisticado e com capacidade de engajamento off boresight (fora da linha de visada) de cerca de 60º. Para tanto, este míssil precisa ser operado em conjunto a um sistema HMS (mira montada no capacete). O PL-9 tem alcance de 18 km contra alvos se aproximando pelo setor frontal. O Brasil forneceu ao Paquistão o míssil de curto alcance MAA-1 Piranha, com capacidade de atacar uma aeronave inimiga a 10 km de distancia. O modelo, porém tem limitada capacidade de engajamento, sendo capaz de atacar o alvo apenas pelo quadrante traseiro. Para engajamento fora do alcance visual (BVR) o único armamento integrado é o míssil chinês PL-12, com desempenho similar a do norte americano AIM-120 Amraam, sendo guiado por radar ativo e com alcance de 70 km.
Acima: O JF-17 é capaz de transportar uma carga externa de 3629 kg entre armas, casulo de sensores ou tanques de combustível externos.
para missões ar superfície, pode ser usado o míssil anti radar MAR-1, fabricado no Brasil. O míssil segue o sinal do radar inimigo (guiagem passiva por radar) ou pode ser guiado pela fonte de interferência, caso algum sistema tente sabotar a guiagem do míssil (Home on jam). O alcance do MAR-1 é confidencial, porém, estima-se que o modelo de exportação, usado pelos paquistaneses, tenha um alcance de 60 km, entregando uma ogiva de 90 kg de alto explosivo. Embora não seja confirmado que o míssil AGM-65 Maverick esteja integrado ao JF-17, é bem provável que ele ainda venha a ser, pois o Paquistão usa este míssil em seus F-16. O míssil Maverick tem alcance de 27 km e sua guiagem varia de acordo com a versão podendo ser feita por TV , infravermelho e laser.. é uma arma muito usada para destruir alvos blindados como um carro de combate e bunkers reforçados. Para atacar navios, o míssil chinês C-802A está integrado ao JF-17 e permitirá ele afundar navios do porte de destróieres a distancias de 180 km. O míssil é guiado por radar ativo e transporta uma carga explosiva de 165 kg.
Com relação a bombas, a variedade é ampla e o JF-17 é capaz de operar desde bombas burras da familia MK (todas), bombas guiadas a laser GBU-10 e GBU-12 e LT-2 (chinesa) de 570 kg, bombas guiadas por GPS LS-6 (chinesa) e bombas guiadas por sensor eletro óptico H-2 e H-4.
Acima: O JF-17 desta foto está armado com o míssil PL-12 de médio alcance. Observem como se assemelha ao modelo AIM-120 Amraam norte americano.
O caça JF-17 é uma aeronave de combate leve que tem um desempenho que excede com boa margem o encontrado em caças antigos como o F-5E Tiger II, MIG-21 Fishbed e o Mirage III. Se pensarmos em um custo unitário que pode variar de U$ 25 milhões a U$35 milhões de dólares (fonte: Deagel), temos um caça zero quilometro que custa metade dos caças de 4º geração e que representa uma solução interessante a nações com orçamentos muito reduzidos para sua defesa, mas que não abrem mão de ter uma capacidade de combate atualizada. Hoje só o Paquistão opera a aeronave com 49 unidades entregues e com um total de 110 exemplares encomendados. Para os argentinos, nação que foi protagonistas dos diversos boatos de compra de caças chineses que hora davam conta de ser o modelo JF-17, hora mencionavam o mais capaz J-10B, o modelo deste artigo seria uma solução legitima, pois a força aérea da Argentina está sucateada e necessita, urgentemente, de um caça mais atual para poder executar a defesa de seu espaço aéreo. Porém, duas ultimas observações devem ser feitas: Premeiro é que o JF-17 é incapaz de proporcionar capacidade crível para a Argentina tentar alguma aventura militar nas ilhas Falklands uma vez que a defesa aérea desta ilha está nas mãos de um dos melhores caças do mundo, o Typhoon II, muito superior em absolutamente todos os aspectos ao JF-17. E segundo lugar, a própria China optou por não usar o modelo, investindo seu orçamento em caças J-10, mais capazes e um verdadeiro caça de 4º geração.
Acima: O JF-17 fornece uma solução cuja relação custo benefício é particularmente favorável, principalmente para países onde o orçamento de defesa for muito limitado.
Acima: Um JF-17 decola com potencia máxima. Seu motor RD-93 é uma versão do motor RD-33 usado no caça MIG-29 de fabricação russa.
