FICHA TÉCNICA
Tipo: Fragata.
Tripulação: 193 tripulantes.
Data do comissionamento: Junho de 2003
Deslocamento: 4035 toneladas (totalmente carregado).
Comprimento: 124,8 m.
Boca: 15,2 m.
Propulsão: 2 turbinas a gás DS-71 com 9850 Hp cada e 2 turbinas a gás DT-59 que produzem mais 22185 Hp cada.
Velocidade máxima: 30 nós (56 km/h).
Alcance: 8980 Km.
Sensores: Sensores: Radar de busca aérea: Radar Fregat M2EM Top Plate com alcance de 300 km; Radar de busca de superfície: Radar 3TS-25E Garpun-B cujo alcance é de 140 km; Radar de navegação e busca de superfície de curto alcance: Radar Kelvin Hughes Nucleus-2 6000A; Radar de controle de fogo 3R14N, e radar MR-90 Orekh; Sistema de controle de fogo Ratep JSC 5P-10E Puma; Sonar: sonar de casco APSOH.
Armamento: Um lançador vertical com 8 células para mísseis anti-navio 3M-54E (SS-N-27 Sizzler) ou míssil BraHmos; um canhão automático A-190E de 100 mm; dois sistemas Kashtam composto por 2 canhões de 30 mm GSh-30K e dois mísseis antiaéreos SA-N-11 Grison cada; Um lançador 3S-90 para mísseis 9M317 (SA-N-12) (24 mísseis); 8 mísseis antiaéreos guiados por calor Igla-1E; Um lançador de foguetes antissubmarino RBU-6000; dois lançadores duplos de torpedos de 533 mm SET-65E/53-65KE.
Aeronaves: 1 helicóptero anti-submarino Ka-28 Helix A ou Ka-31 Helix B ou HAL Dhruv.
Por Carlos Junior
A forte indústria naval russa tem uma forte tradição em fornecer navios de guerra para nações estrangeiras, principalmente para as marinhas asiáticas. A Índia é um dos mais importantes mercados de defesa da indústria russa e encomendou a o estaleiro Baltiysky Zavod a construção de 3 fragatas avançadas baseadas no projeto 1135.1 Krivak da marinha russa. Porém a marinha indiana pediu que muitas modificações fossem efetuadas no sentido de melhorar as características de furtividade e poder de fogo acabando por criar um novo navio que foi chamado pela empresa de projetos projetos navais Severnoye, de Project 1135.6. Na época de seu projeto, final dos anos 90 do século passado, considerava-se que esta fragata era um dos mais modernos navios de guerra de fabricação russa já construídos até então. Porém, ainda faltam alguns itens avançados vistos nos projetos ocidentais mais recentes, como um sistema de radar de varredura eletrônica e sensores e antenas montados na própria estrutura do navio, diminuindo a presença de mastros, o que acaba aumentando a reflexão aos radares inimigos.

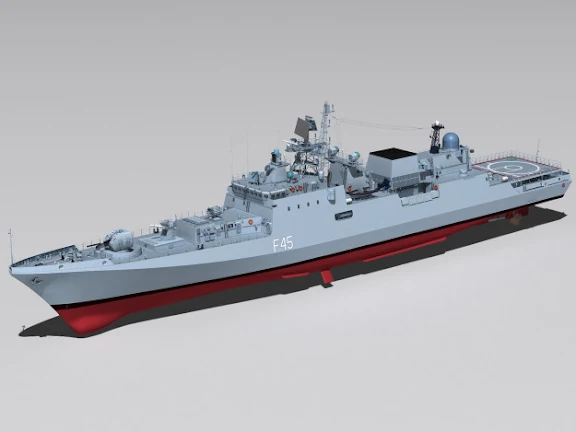

Acima: Desenvolvida sobre o projeto da fragata Krivak III, a fragata classe Talwar foi um importante incremento na capacidade de combate da marinha da Índia.
Os sensores são, em sua maioria, de origem russa, como o radar de busca de superfície 3TS-25E Garpun-B, cujo alcance é de 140 km. Há um radar de navegação MR-212/201-1 que opera com o apoio de um radar Kelvin Hughes Nucleus-2 6000A que além de navegação faz buscas de curto alcance. Para busca aérea é usado um radar tridimensional Fregat M2EM Top Plate com alcance de 300 km contra alvos aéreos de grandes dimensões como um bombardeiro B-52 e 180 km contra um alvo do tamanho de um caça (5m2 de RCS) este radar pode ser configurado para manter rotações de 12 ou 6 rotações por minuto. Esse tipo de radar é consideravelmente menos eficiente que os radares de varredura eletrônica como o sistema AEGIS norte americano devido ao fato de que um radar de varredura eletrônica mantem o alvo rastreado constantemente, enquanto que o radar convencional perde o alvo a cada rotação tendo que atualizar sua posição.
O controle de fogo é proporcionado por um sistema Ratep JSC 5P-10E Puma cujo alcance é de 60 km e possui um sistema de intercambio de dados para atualização do posicionamento do alvo via data link. Este sistema permite engajar 4 alvos simultaneamente.
Para detecção de alvos submarinos está instalado um sonar de casco APSOH que opera nos modos passivo e ativo além de um radar rebocado de origem francesa, embora esta informação não seja confirmada.

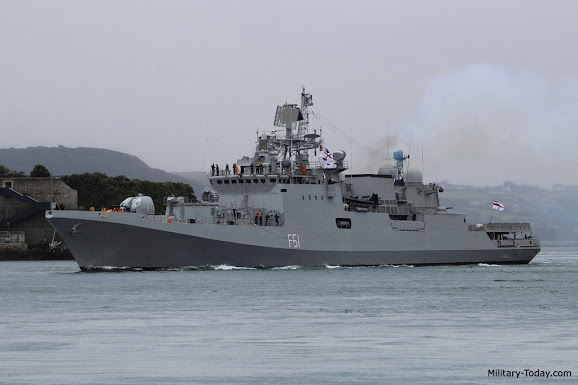

Acima: Os navios da classe Talwar, embora sejam um degrau a mais na capacidade material da marinha indiana, o navio ainda não usa radares de varredura eletrônica que melhorariam muito a habilidade do navio em lidar com ameaças múltiplas.
O armamento principal da Talwar é composto por um lançador vertical com 8 células para mísseis de cruzeiro anti-navio 3M54E (SS-N-27 Sizzler) guiado por radar ativo e com alcance de 220 km. Sua ogiva tem 200 kg de alto explosivo. Os navios F45, F50 e F51, desta classe, usam, alternativamente ao míssil 3M54E o moderno míssil BrahMos, Desenvolvido e fabricado em conjunto entre a Índia e a Rússia, e cujo alcance chega a 300 km e uma velocidade de cruzeiro supersônica alta (mach 2.8), podendo atacar alvos em terra ou no mar. Sua guiagem pode ser feita por radar ativo e semi ativo.
Para defesa antiaérea o Talwar está armado com o sistema Kashtan que é composto por um arranjo formado por dois canhões tipo gatling GSh-30K de 6 canos rotativos de 30 mm mais dois tubos lançadores de mísseis 9M311 SA-N-11 (SA-19 Grison) guiados por comando de rádio e com alcance de 8 km. Os canhões desse sistema conseguem uma cadência de tiro de 6000 tiros por minuto e um alcance de 3,5 km.
Acima: As fragatas da classe Talwar de construção mais recente foram equipadas com o poderoso míssil de cruzeiro BrahMos, capaz de atacar alvos em terra ou destruir um navio do porte de um destróier ou por fora de combate um cruzador.
Ainda tratando da capacidade de guerra antiaérea, foi instalado, nesta classe de navio, um lançador simples 3S-90, a frente da ponte para, para lançamento de mísseis antiaéreos 9M317 (SA-N-12) com 24 recargas estocadas no carregador. Este míssil é a versão naval do modelo usado em terra Buk M-1/M2, já apresentado no WARFARE Blog. Seu alcance é de cerca de 32 km e sua guiagem se dá por comando de radio, inicialmente, e a fase final por radar semi-ativo controlado por radar de controle de fogo MR-90 Orekh do qual, a Talwar possui 4 unidades. São transportados no navio, também, mais 8 mísseis do tipo MAMPAD (man-portable air defense system) guiados a calor Igla-1E com alcance de 5 km, que são lançados do ombro de um marinheiro do navio.
Outro armamento disponível é o canhão automático Arsenal A-190 de 100 mm capaz de atingir alvos a 20 km de distancia a uma cadencia de 80 tiros por minuto.
Para guerra anti-submarino, o Talwar está armado com um lançador de foguetes anti-submarino RBU-6000 com alcance de 5500 metros, além de dois lançadores duplos de torpedos pesados SET-65E/53-65KE de 533 mm. O Talwar possui um heliporto para operações de um helicóptero que pode ser o Kamov Ka-28 Helix-A para guerra anti-submarino ou o kamov Ka-31 Helix-B de alerta aéreo antecipado (AEW). A industria aeronáutica indiana HAL produz o helicóptero Dhruv que também pode ser operado no Talwar.
Acima: Nesta foto vemos um Alouette III, antigo helicóptero de projeto francês que é usado pela Índia. Porém, normalmente, os navios da classe Talwar operam com um helicóptero russo Kamov a-28 Helix A ou Ka-31 Helix B ou modelo de projeto local, HAL Dhruv
O Talwar navega a uma velocidade máxima de 30 nós (56 km/h) e sua autonomia em velocidade de 14 nós (26 km/h) é de 8980 km. A propulsão do Talwar é composta por duas turbinas a gás DS-71 que produzem uma potencia de 9850 Hp cada e mais duas turbinas DT-59 que produzem mais 22185 Hp cada. A montagem dessas turbinas é feita isoladamente de forma que resulta em menor vibração e maior silencio durante sua operação.
A fragata Talwar tem um poder de fogo e desempenho comparável a de alguns destróieres representando, atualmente, um dos mais importantes navios de guerra da marinha da Índia. Foram encomendados 6 unidades que somarão as outras 4 que estão sendo construídas. A primeira fragata desse novo lote deverá ser entregue em 2022. Outro ponto a ser observado é que a própria Rússia usa em sua marinha este navio, cujo nome da classe é Almirante Grigorovich possuindo 3 navios do tipo na frota do Mar Negro e que foram entregues depois dos navios indianos e devem se manter em serviço por pelo menos mais 25 anos ainda.
Acima: A fragata da classe Almirante Grigorovich, é a versão usada pela marinha da Rússia na frota do Mar Negro. O sistema de armas da versão russa é um pouco diferente e mais pesadamente armada.
